醫療影像系統
醫療影像系統包含眾多高科技電子元件，非常容易忽視機械組件對此類系統現場是否發生故障的影響。以直線軸承為例
無論是傳統X光機，還是核磁共振成像(MRI)、計算機斷層成像(CT)和正電子發射斷層成像(PET)等高級系統，各種成像系統中都可以找到它們的身影。

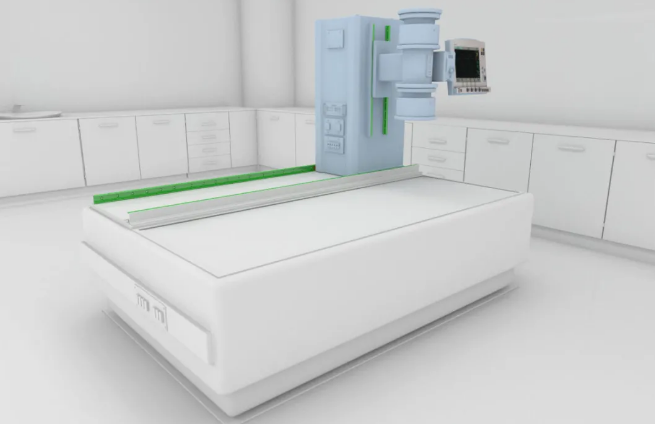

通常，軸承用于引導和支撐電動床，將患者定位在系統的掃描元件下方，但有時候也用于輔助運動軸。
引導電動床看起來簡單，但非常關鍵。如果直線軸承發生故障，即使最先進的成像系統也只能停工。
通常軸承堅固性不足以應對移動患者床的重量時，發生此類醫療成像應用故障。此類重量通常最高3,000磅， 而軸承很容易錯位，過早發生磨損。
還有一個被低估的方面，決定著軸承在醫療影像應用中的作用：軸承必須靜音光滑運行，不僅是為了影像質量，也是為了患者舒適。研究表明，機械噪聲對患者造成負面影像，增加其緊張程度，極端情況下可能引發恐慌。錯位導致軸承粘滯和發出噪聲，也起到作用。
Rollon Corp.多年來一直開發多種不同軸承平臺，幫助解決困擾醫療影像設備的直線運動問題。來看一下兩個滑軌系統如何處理每天的高負重：
Compact Rail

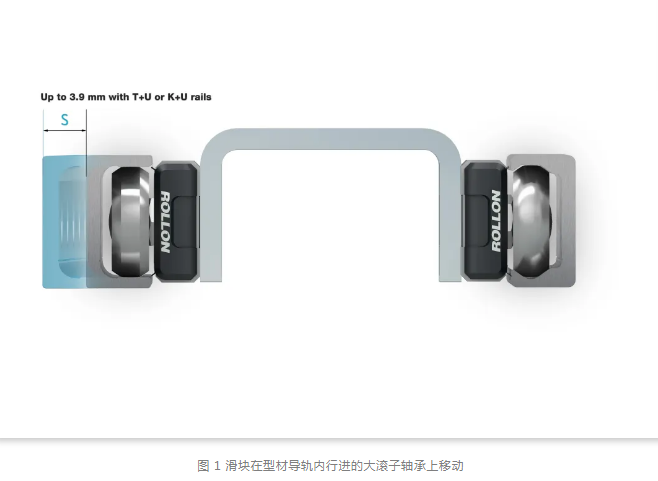

在這個獨特軸承設計中，滑塊在型材導軌內行進的大滾子軸承上移動(參見圖1)。這種布置為醫療影像應用帶來三個重要優勢。
第一，大滾子軸承使系統空間高效，可以承受高重量。最大的Compact Rail高度不到2.5英寸，可承受最大 3,400磅重量，超過額定500磅安全系數6的電動床所需。

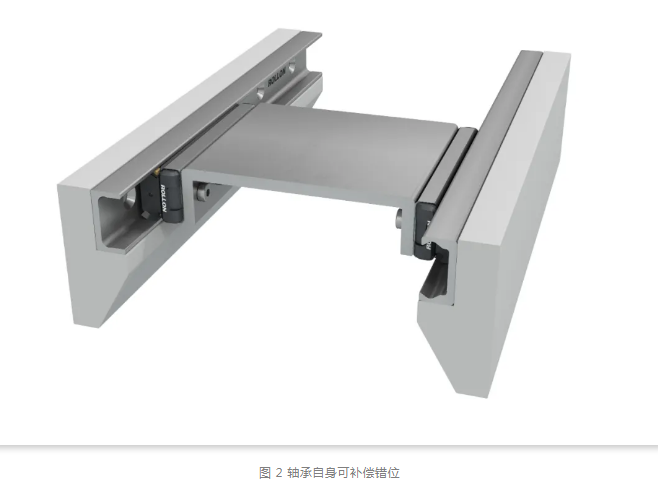

第二，軸承自身可補償錯位(參見圖 2)。導軌截面經過專門設計，賦予滾子在滾道內的軸向自由度。根據選擇的滑軌樣式，此自由度可以補償一個或兩個軸的平行誤差。制造影像設備時，此功能極大簡化軸承安裝表面的準備和軸承安裝工作。在機器使用壽命內，錯位容許功能有助于減少軸承磨損。

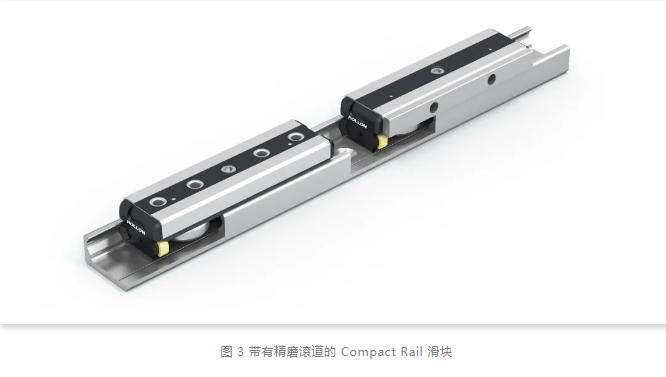

最后，Compact Rail軸承比依賴往復滾珠的系統更靜音。在Rollon進行的測試中，帶有精磨滾道的Compact Rail滑塊以2 m/s速度，攜帶 4,000 N 重量行進時，產生的噪聲不到70db。同比相當?shù)耐鶑?fù)滾珠滑塊在相同條件下運行時產生86db。
伸縮式滑軌
Rollon的半伸縮和全伸縮式滑軌采用堅固的球籠設計 ，可延伸超出安裝結構，偏轉可忽略。最大的伸縮式滑軌在一個方向行程超過6.5 英尺 – 或者對于固定中間件兩端伸縮設計，超過13 英尺?；瑝K采用淬火或標準冷軋鋼制造，可以承受的重量令任何認為伸縮式滑塊只適合抽屜和柜子的工程師震驚。

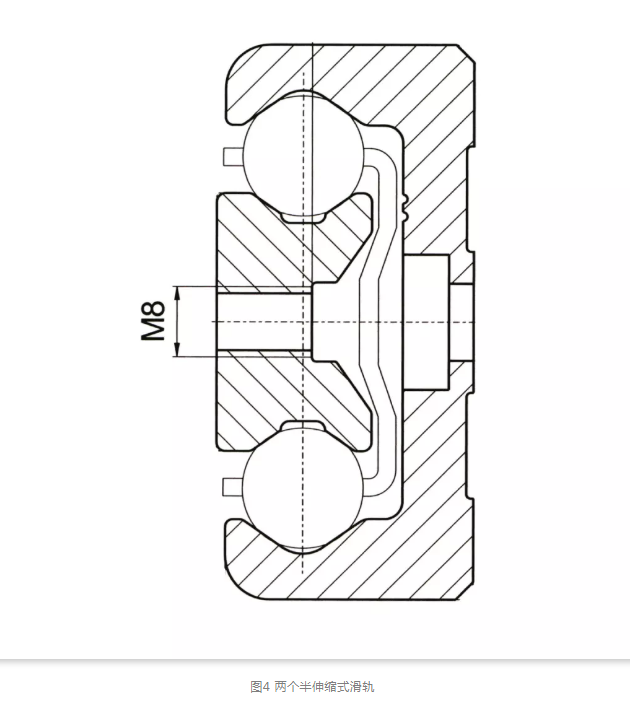

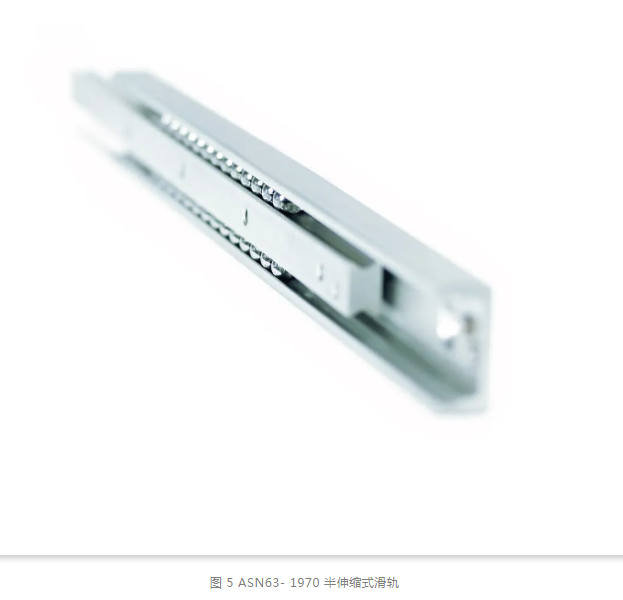

以醫療影像應用常用的半伸縮式滑軌為例，Rollon的ASN63-1970滑軌可以支撐10,000磅重量，即使超出整體長度50%達到完整40英寸行程，偏轉也可忽略(參見圖4)。組合使用兩個半伸縮式滑軌，承重能力翻倍，達到20,000磅。
全伸縮式滑軌也是更大擴展的選擇。例如，Rollon的 DMS63-2210滑軌固定長度87英寸，總行程89英寸。完全伸展后，一對全伸縮式滑軌可以支撐2,000磅重量，最大偏轉0.5英寸。
伸縮式滑軌最常用于需要低截面，簡單經濟支撐，用于懸臂床或影像臺的應用。
