一、工業機器人細分行業分析

目前工業機器人可分為多關節機器人、協作機器人、Delta機器人和SCARA機器人四大類。

從國內工業機器市場銷量來看，2020年銷量占比最高的是6軸多關節機器人，市場銷量約為10.78萬臺，占比約為62.88%，其次分別為SCARA機器人、協作機器人和Delta機器人，分別占比29.49%、4.38%和3.24%。

多關節機器人

多關節機器人一般指擁有6個旋轉軸的關節機械手臂，其優勢在于類似于人手擁有很高的自由度，適合于幾乎任何軌跡或角度的工作。通過搭配不同的末端執行器，多關節機器人可適用于裝貨、卸貨、噴漆、表面處理、測試、測量、弧焊、 點焊、包裝、裝配、切屑機床、固定、特種裝配操作、鍛造、鑄造等大量應用場景。

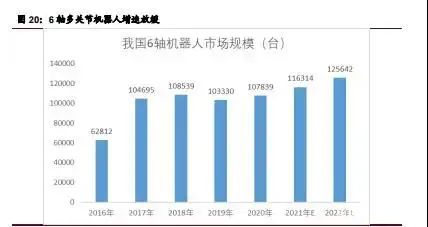

受限于傳統汽車需求見頂，多關節機器人增長放緩。從6軸多關節機器人出貨量來看，由于多關節機器人多應用于汽車制造業，近年來隨著汽車制造業固定資產投資逐漸放緩，行業對上游多關節機器人需求也逐漸放緩。未來新能源汽車占比的不斷提升有望重新帶動多關節機器人市場需求的提升。

>20kg 多關節機器人由外資品牌主導，小負載競爭格局較為激烈。2020 年我國 20 公斤以上 6 軸機器人市場份額為44421臺，其中份額前五位均位外資品牌，合計占據市場份額約70%。而在小負載（≤20kg）領域，競爭格局相對分散，競爭較為激烈，行業CR5為50.8%，該領域中，內資品牌能夠占據一定的市場份額。

協作機器人

協作機器人（Collaborative robot）指被設計成可以在協作區域內與人直接進行交 互的機器人。與傳統機器人不同，協作機器人具有很強的獨立性，機器人和人之間可以互換，在生產過程中靈活性非常高。不過其缺點也很明顯，在與人協作過程中，未來保護人的安全，對機器人控制能力和防碰撞能力都提出較高要求，因此協作機器人運行速度普遍只有傳統機器人的1/3-1/2。此外，為了減少機器人運動時的動能，其設計結構一般較為簡單、重量較輕，這就導致其負載一般只能在 10kg 以下，應用場景受到限制。

協作機器人出貨量快速增長，遨博、優傲占據市場2/3。協作機器人市場規模從2016年的1714臺快速增長到2020年的7514 臺，年復合增速達到44.70%，預計到2022年，我國協作機器人市場規模有望增長到9426臺。

Delta機器人

并聯機器人是指手臂含有閉環結構桿件的機器人，由動平臺、靜平臺和至少兩個獨立的運動支鏈構成，行業內通常將具有3個空間自由度和1個轉動自由度的并聯機器人叫做Delta機器人，從產品結構上來看，Delta機器人占據并聯機器人市場份額的60%-70%。與傳統串聯機器人結構不同，并聯機器人其中一個軸的運動不會改變另一個軸的坐標原點。

并聯機器人體量較小，常被用于分揀包裝。2020年Delta機器人市場規模為5563臺，僅占2020年全國工業機器人市場規模的3.24%。體量較小主要由于并聯機器人造價過高，以應用最多的 Delta 機器人為例，其造價普遍在10 萬元左右，而進口水平關節機器人單價在5萬元左右，雖 然并聯機器人在運動速度上優勢明顯，但水平關節機器人在精度更高的同時，性 價比優勢更高，未來并聯機器人還需要進一步降低生產成本，憑借較為接近的性價比刺激下游需求。

SCARA機器人

SCARA機器人（Selective Compliance Assembly Robot Arm，選擇順應性裝配 機械手臂）屬于平面關節型工業機器人，結構包括3個相互平行的旋轉關節和1個垂直于平面的移動關節，分別用與對平面上物體的定位和工業機器人垂直平面內的運動。

市場規模快速增長，3C行業SCARA機器人需求大。SCARA機器人具有負載小、速度快的產品特點，主要被應用在3C行業、食品行業、半導體行業和醫療行業等，其中3C行業一條電子生產線上所需機器人數量往往達上百臺以上，其對SCARA機器人需求量最大，占比約為60%。從市場規模來看，2016年以來我國SCARA機器人市場規模從18779臺增長到50574臺，年符合增速達到28.10%。預計到2022年，我國SCARA市場份額有望達到58278臺。

二、細分領域龍頭初現，國產替換確定性強

自2013年起，中國已經成為全球最大的工業機器人市場。2015年至2018年中國的工業機器人安裝量分別為6.85萬臺、9.65萬臺、15.62和15.40萬臺。工業機器人本體方面，2019年國內市場中國內外的機器人本體市場份額（以 臺數計算）為29.7%，較2015年的18.6%有明顯提升。

核心零部件一：減速器

目前應用于機器人領域的減速機主要分為諧波減速器、RV 減速器兩種。在關節型機器人中，由于RV減速器具有更高的剛度和回轉精度，一般被放置在機座、大臂、肩部等重負載的位置，而將諧波減速器放置在小臂、腕部或手部。

核心零部件二：伺服系統

伺服系統是指以物體的位置、方位、狀態等控制量組成的，能夠跟隨任意變化的輸入目標或給定量的自動控制系統，主要包括驅動器和電機兩部分。伺服系統可按照控制命令的要求，對功率進行放大、變換與調控等處理，通過驅動裝置對電 機輸出力矩、速度和位置的控制量，最終形成的機械位移能準確地執行輸入指令要求。

2018年交流伺服系統市場規模69.42億元，同比增速3.93%；其中，用于工業機器人領域的交流伺服系統市場規模為21.50億元，占比30.97%。隨著伺服系統將在交流伺服市場規模比重中逐漸上升，到2023年，機器人用伺服系統市場占比有望提升至40%以上，市場規模達到41億元。

核心零部件三：控制器

控制器包括硬件和軟件兩部分：硬件部分主要是工業控制板卡，包括一些主控單元、信號處理部分等電路；軟件部分主要是控制算法、二次開發等。雖然控制器成本與技術門檻相對較低，但目前大部分中國控制器企業只生產通用控制器，成熟的機器人廠商為了保證機器人的穩定性一般自行開發控制器，因此專注于工業機器人控制器領域的企業數量較少，所以控制器的市場份額基本跟機器人本體保 持一致。

控制器主要有PLC控制、PC-Based控制和專用控制，分別占比約30%、32%和38%， 工業機器人主要使用PC-Based控制器和專用控制兩種。其中PC-Based控制器科提供地城函數路進行靈活的二次開發和編程，可以實現更為復雜的運動控制。

目前國產控制器已經可以滿足基本要求，但在控制系統的研發方面仍與國外企業有一定的差距，國產控制系統憑借較高性價比在低端領域占有一定優勢。未來隨著工業機器人智能化和柔性化發展的要求，控制器逐漸向標準化和開放化發展，國產控制系統將迎來發展機會。

三、工業機器人未來發展展望

編程方式將從手工示教過渡為離線編程。在當前的機器人應用中，手工示教仍然主宰著整個機器人焊接領域，示教器是進行機器人手動操縱、程序編寫、參數配置及監控用的手持裝置，也是最常見的機器人控制裝置。但傳統手工示教缺乏外 部信息傳感，靈活性較差，需要操作人員花費大量時間進行，而且編程過程中需要機器人停止工作，因此編程效率較差。與示教編程相比，離線編程可以減少機器人工作時間，結合CAD技術達到簡化編程的效果。

智能制造為工業機器人發展注入動力。近年來我國先后出臺了多項政策，為智能制造發展提供了有力的政策保障，作為我國中長期全面提升制造業競爭實力的核心引擎，發改委等部門自2015年起啟動智能制造試點示范項目，旨在鼓勵智能制造單元、智能產線及智能工廠建設。從示范項目成果來看，智能制造行業發展對工 業機器人、變頻、伺服、PLC、DCS 等行業具有直接拉動效應。

人機協作成為工業機器人發展方向。傳統的工業機器人在作業時需與人類保持安全距離，以免人類受到傷害。目前人機協作的安全控制方案基本可分為基于外部 監控的外部控制系統方案和給予機器人本體設計的內部控制系統方案兩種，包括安裝激光距離傳感器和機器人本體輕量化等具體方法，未來隨著機器人穩定性和智能水平的不斷提高，人機協作可以將人類的認知判斷與機器人的高效結合在一起，是工業機器人的重要發展方向。
